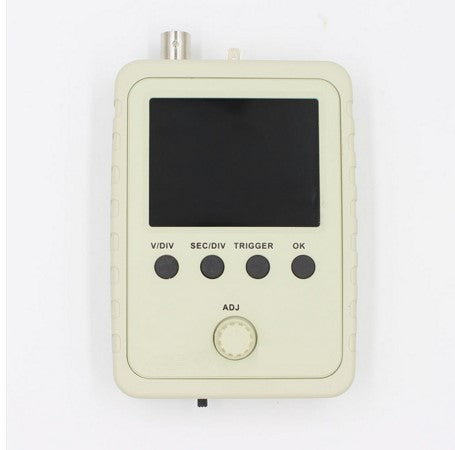

ኦስሲሎስኮፕ ናይ ኢለክትሮኒክ መምሃሪን መውሃብ ስልጠናን DIY ኪት

ሼል ኦሲሎስኮፕ 9V DC ኃይሊ የዕብሎግ ብልት ይጥቀም (ቮልቴጅ ናይ ኃይሊ የዕብሎግ ብልት 10V ክበልጽ የብሉን! ከምኡ እንተኾይኑ ማኪና ከቃጽላ ይኽእል እዩ)። እቲ ኪት ነብሱ ኃይሊ የዕብሎግ ብልት የየድሉን። ተጠቀምቲ ነብሶም ኃይሊ የዕብሎግ ብልት ከዳልዉ ኣለዎም፣ እቲ ኃይሊ የዕብሎግ ብልት ካብ 200mA ንላዕሊ ክህብ ክኽእል ኣለዎ።
መለለዪ ጠቋሚ:
ዝለዓለ ናይ ግዜ እዋናዊ ኣጠቓቕማ: 1Msps
ትክክለኛነት: 12Bit
ናይ ምትእኽኻብ ባፈር ዕምቂ: 1024 ባይትስ
ኣናሎግ ባንድዊድዝ: 0-200KHz
ቀጥታዊ ትብዓት: 5mV/Div – 20V/Div (ብ1-2-5 ኣገባብ)
ምቹእ ቀጥታዊ ምትዕርራይ ምስ መምርሒታት
ናይ ምእታው ምብርዓን: 1MΩ
ዝበዝሐ ናይ ምእታው ቮልቴጅ: 50Vpp (1:1 ፕሮብ), 400Vpp (10:1 ፕሮብ)
ናይ ምትእስሳር ኣገባባት DC/AC/GND የጠቓልሉ
ናይ ኣፍኣኣሲ ግዜ ክልል: 10μs/Div – 50s/Div (ብ1-2-5 ይውስኽ)
ምስ ኣውቶማቲክ፣ ስሩዕን ሓደ ትሪገር ሞድስ፣ ንቕጽበታዊ ሞገድ ንምሓዝ የመችእ እዩ
ብምዕባይ ወይ ምውራድ ጠረፍ ክትሪገር ይኽእል
ቦታ ናይ ትሪገር ደረጃ ምቹእ እዩ፣ ምስ ምልክት
ንሞገድ ቅድሚ ትሪገር ተመልከት (ኣሉታዊ ምድብ)
ምምልካት ሞገድ ኣብ ዝኾነ ግዜ ክዕጸድ ይኽእል (HOLD ተግባር)
ምስ 1KHz /3.3V ስኩዌር ሞገድ መርመሪ ምልክት ምንጪ ይመጽእ

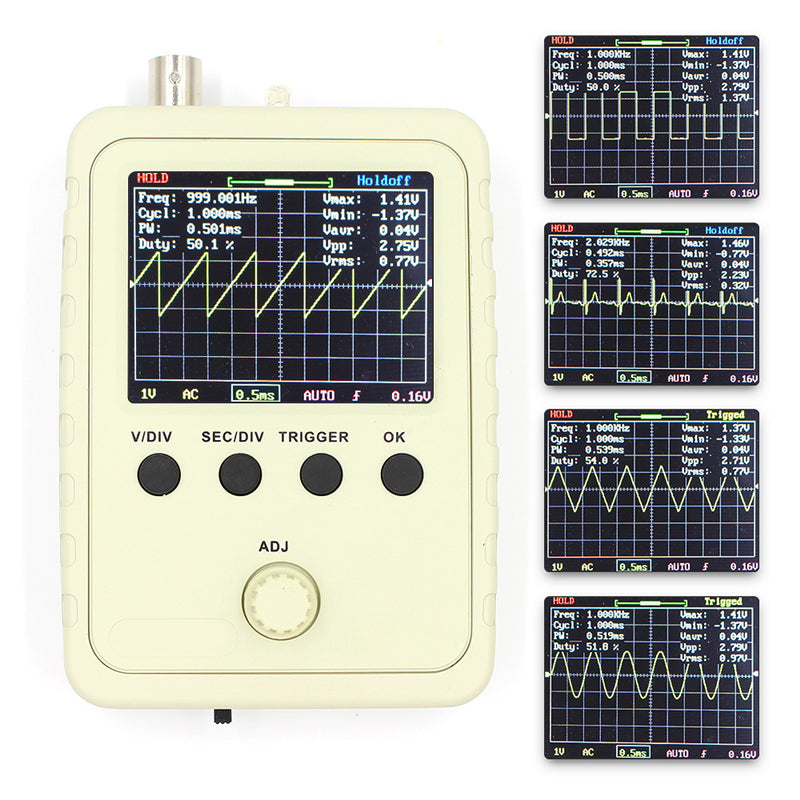

ምስ ዲጂታል ምምልካት ናይ ሞገድ መለክዒታት፣ እቶም ክምልከቱ ዝኽእሉ መለክዒታት እዚኦም እዮም: ፍሪኩዌንሲ፣ ጊዜ፣ ስሩዕ ርዝመት፣ ግዴታ ዑደት፣ ዝበዝሐ ዋጋ፣ ዝውሕደ ዋጋ፣ ማእከላይ ዋጋ፣ ዋጋ ካብ ጫፍ ናብ ጫፍ፣ ዘይሩ ዋጋ
ንሞገድ ኣቕምጥ/ምብጋስ፣ እቲ ሞገድ ክጠፍእ ኣይኽእልን እዩ ምስ ተዓጺኡ

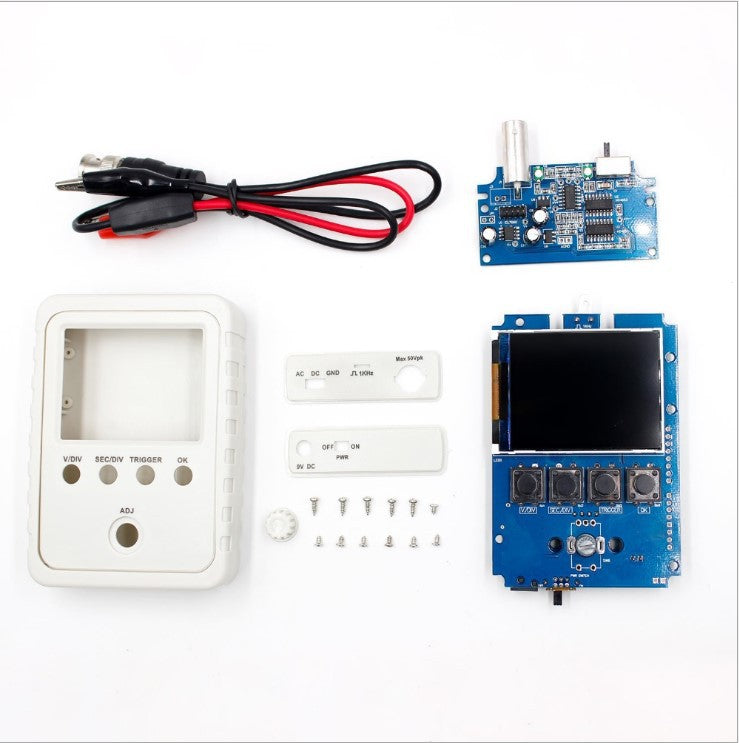

ዝርዝር ሕንጻጽ:

15001K (SMD ኣካላት ተበዲሆም ኣለዉ):
ኩሎም ኣካላት ናይ ሼል ኦሲሎስኮፕ፣ እቶም ኣናሎግ ቦርድ ቺፕ ኣካላት ተበዲሆም ተፈቲኖም ኣለዉ

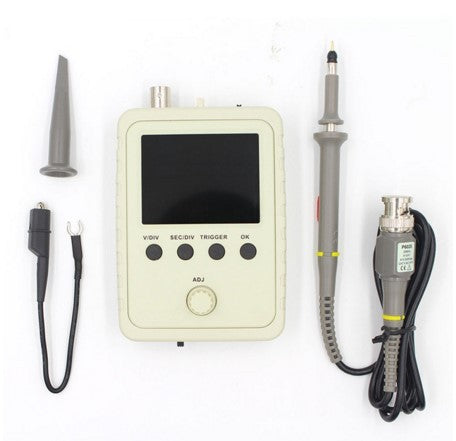

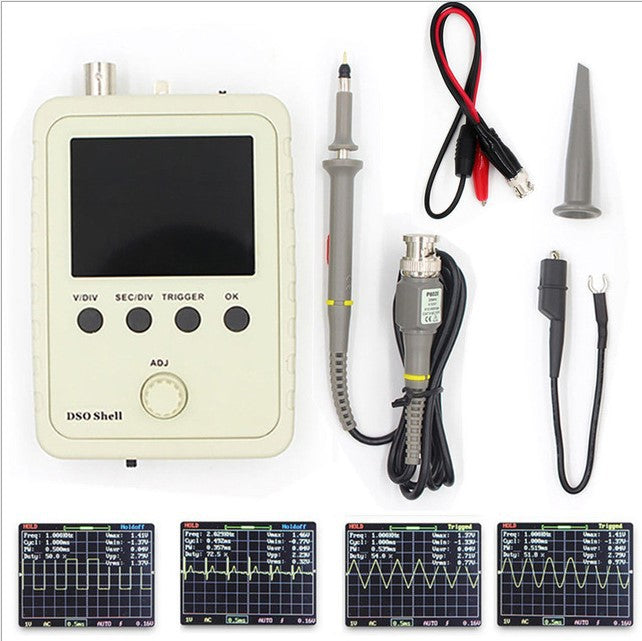

BNC ክሊፕ ፕሮብ
መምርሒታት ምጥቕላል
