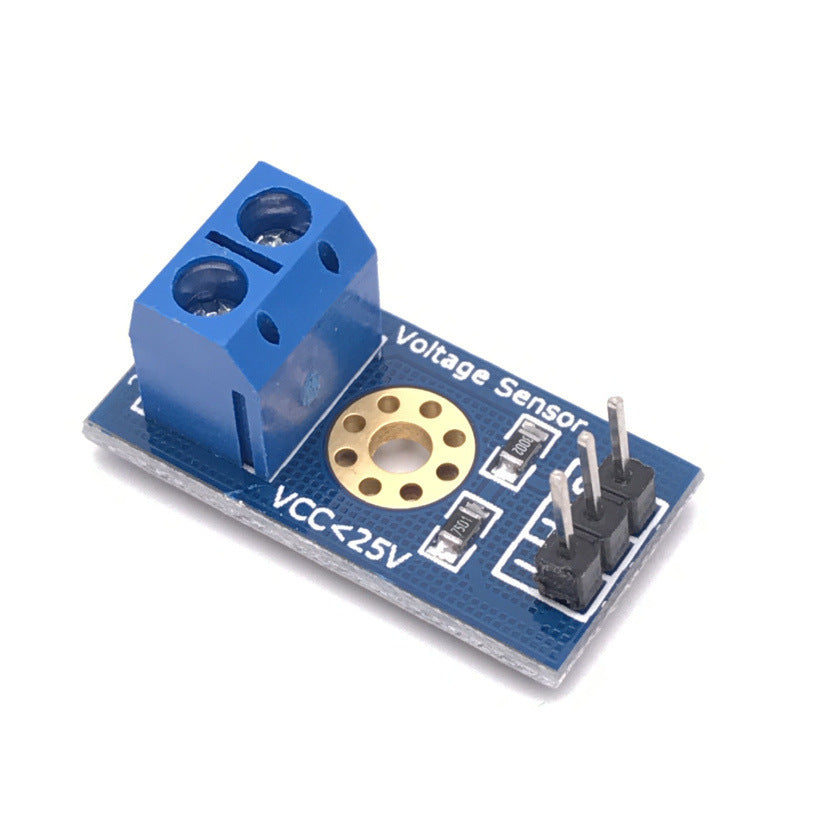

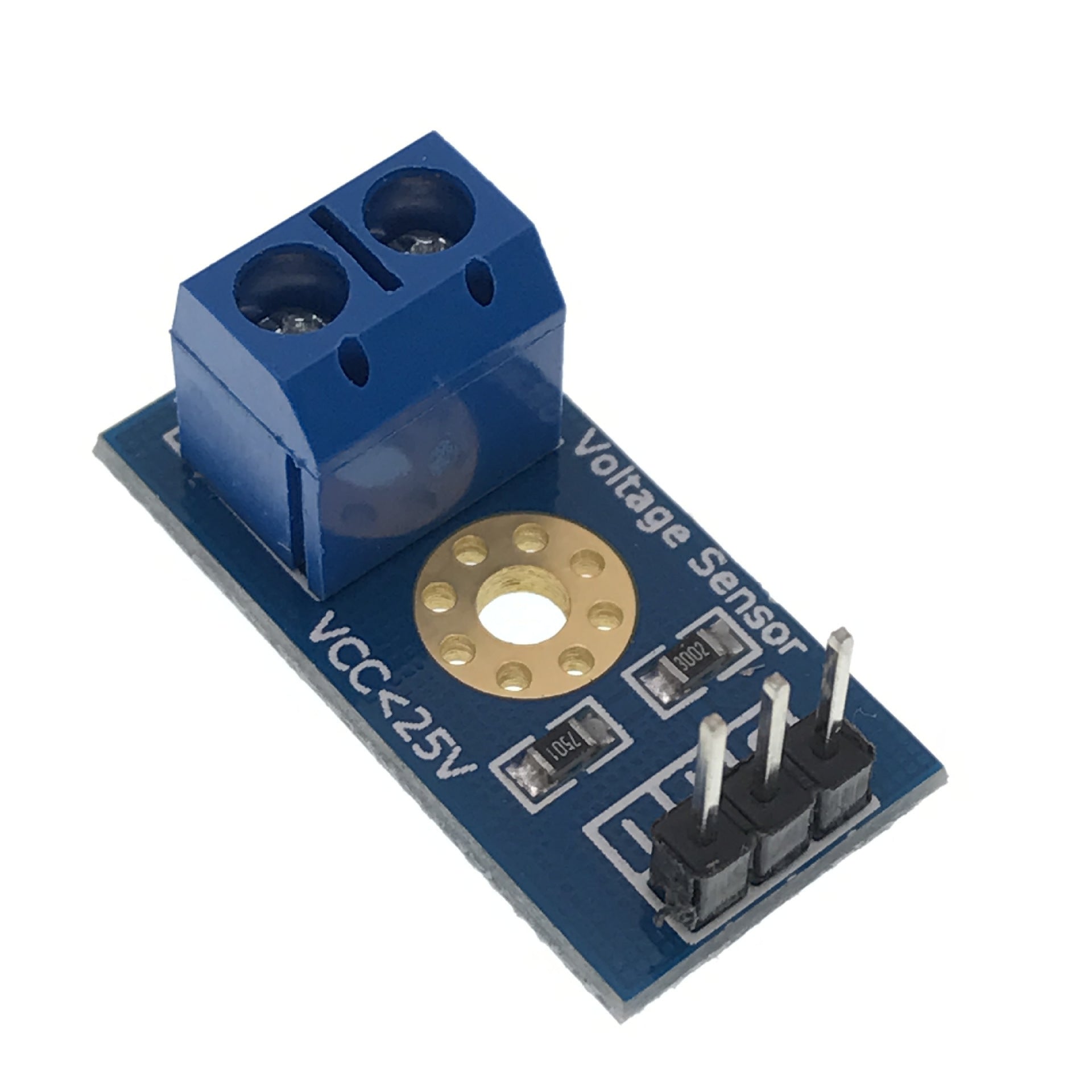

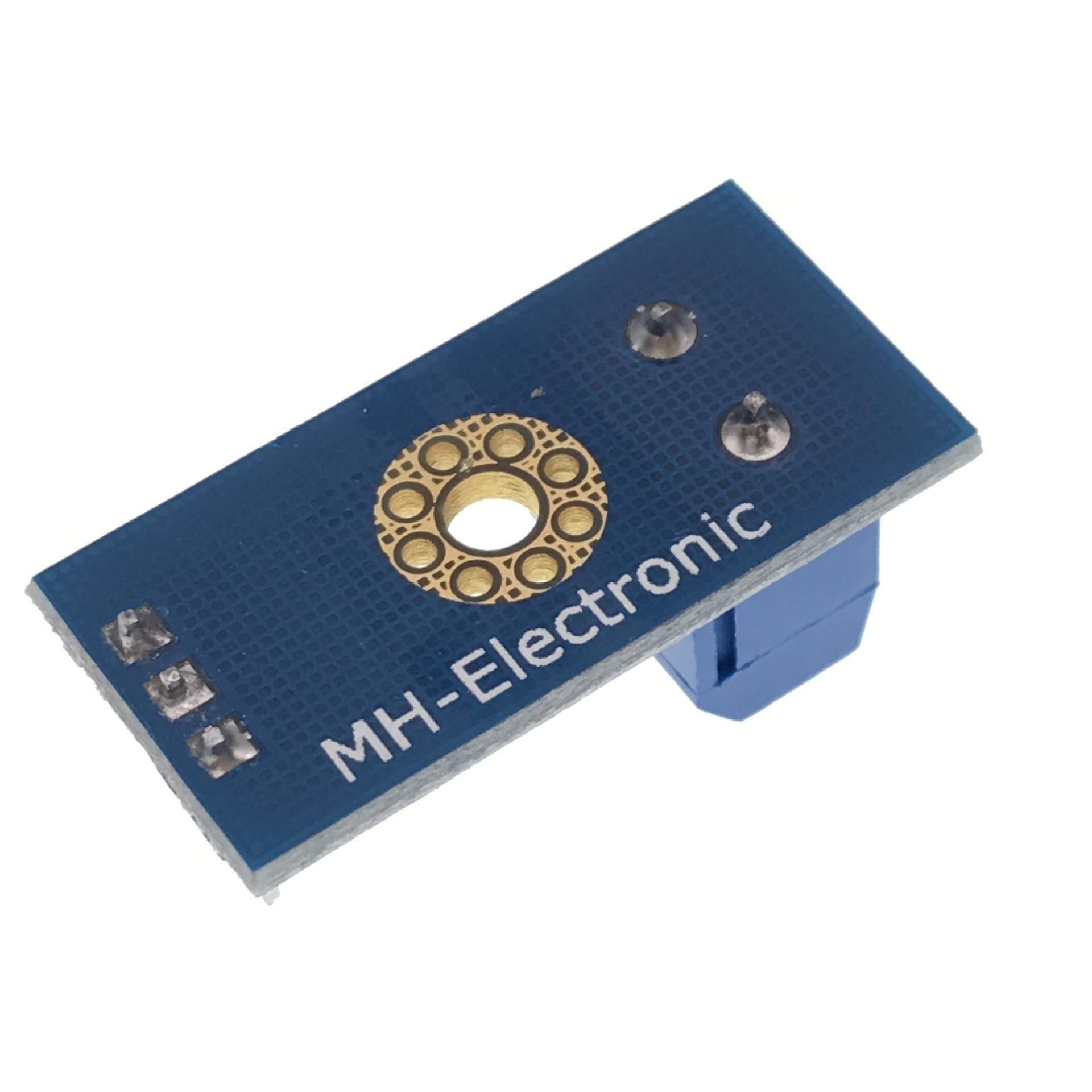

وحدة استشعار كشف الجهد الإلكترونية

معلومات المنتج:
تم تصميم هذه الوحدة بناءً على مبدأ تقسيم جهد المقاومة، والذي يمكنه تقليل جهد الإدخال للواجهة الطرفية بمقدار 5 مرات، ويبلغ جهد إدخال Arduino التناظري 5 فولت، وبالتالي لا يمكن أن يكون جهد الإدخال لوحدة الكشف عن الجهد أكبر من 5 فولت × 5 = 25 فولت (إذا تم استخدام نظام 3.3 فولت، فلا يمكن أن يكون جهد الإدخال أكبر من 3.3 فولت × 5 = 16.5 فولت). تبلغ الدقة التناظرية لهذه الوحدة 0.00489 فولت (5 فولت / 1023) نظرًا لأن شريحة AVR المستخدمة في Arduino هي 10 بتات AD، وبالتالي، تكتشف وحدة الكشف عن الجهد أن الجهد الصغير المدخل هو 0.00489 فولت × 5 = 0.02445 فولت.

المعلمات:
نطاق جهد الإدخال: تيار مستمر 0-25 فولت
نطاق الكشف عن الجهد: تيار مستمر 0.02445 فولت - 25 فولت
دقة الجهد التناظري: 0.00489 فولت
واجهة إدخال التيار المستمر: يتم توصيل الطرف الموجب بـ VCC، ويتم توصيل الطرف السالب بـ GND

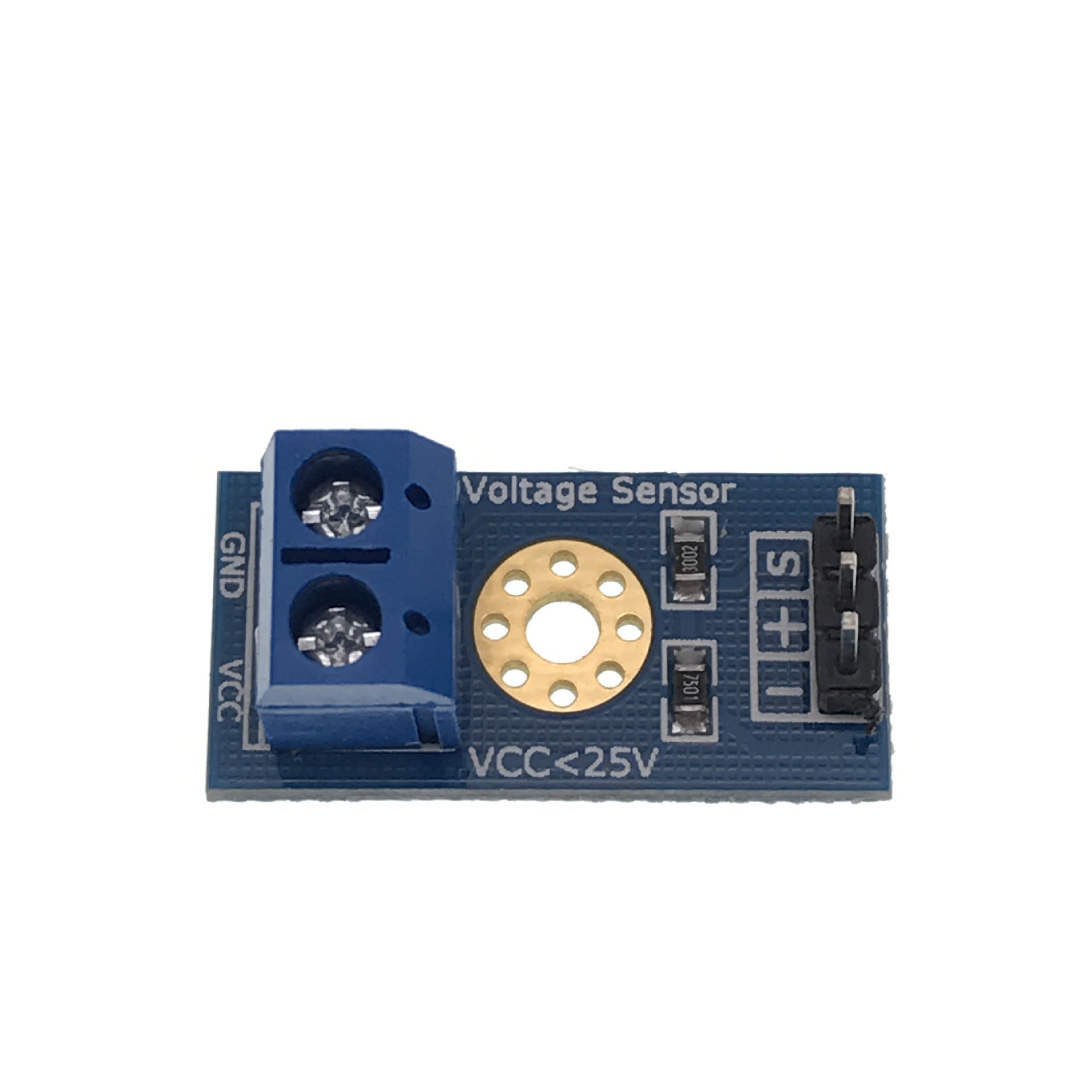

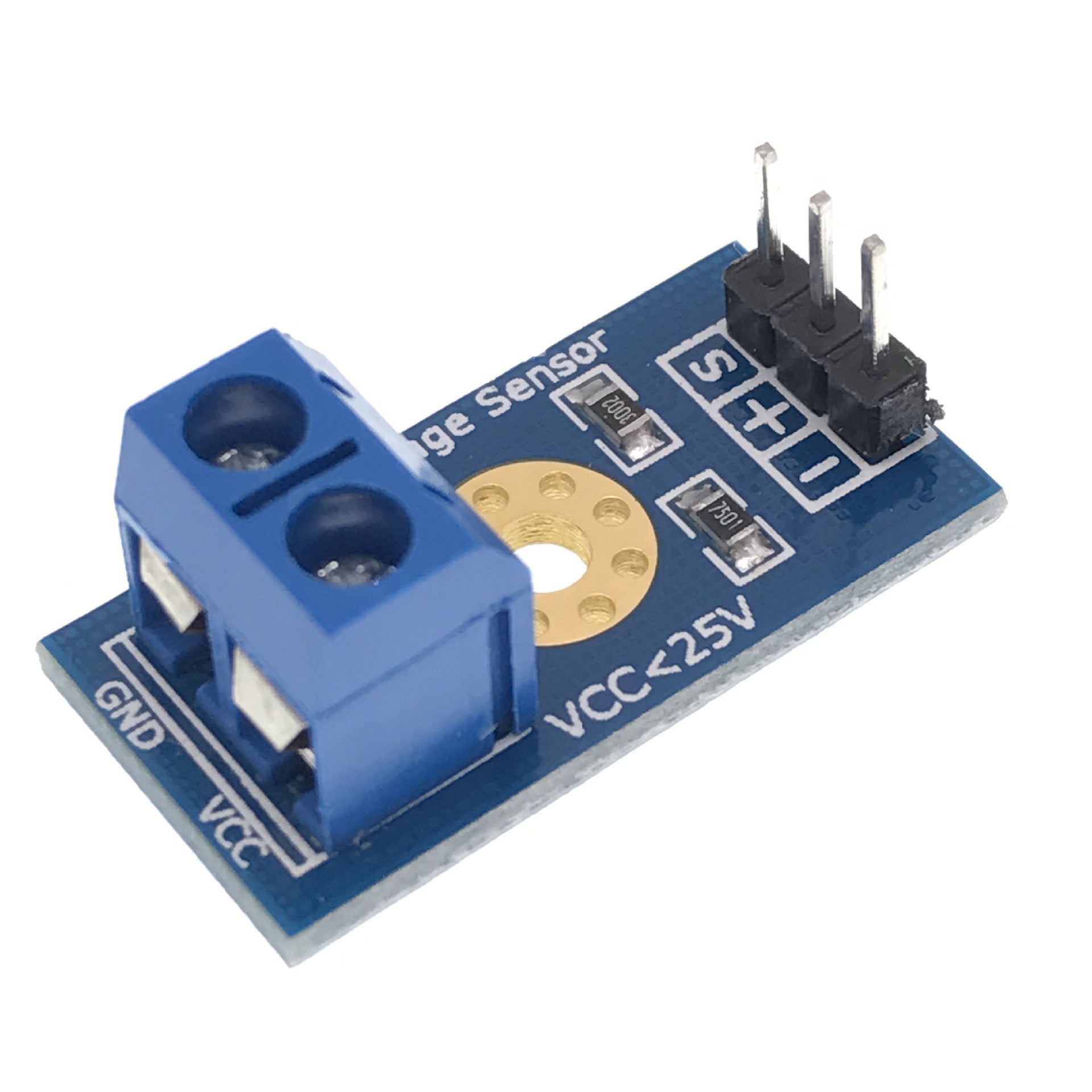

واجهة الإخراج: يتم توصيل "+" بـ 5/3.3 فولت، ويتم توصيل "-" بـ GND، ويتم توصيل "s" بدبوس Arduino AD
